技術參數及規格：
|
型 號 |
IP3310K |
IP33 15K |
IP 3320K |
IP 3330K |
IP33 40K |
IP33 50K |
IP 3360K |
IP33 80K |
IP33 100K |
IP 33120K |
IP33 150K |
IP33 200K |
|
|
基本參數 |
|||||||||||||
|
設備類型 |
工頻在線式 |
||||||||||||
|
額定容量 |
10K |
15K |
20K |
30K |
40K |
50K |
60K |
80K |
100K |
120K |
150K |
200K |
|
|
輸 |
電壓范圍 |
380Vac ± 20% 3P4W+G |
|||||||||||
|
頻 率 |
50Hz ± 5% |
||||||||||||
|
輸 |
穩態電壓 |
380Vac ± 1% 3P4W+G |
|||||||||||
|
瞬態電壓 |
負載變化從0到100%到0<±5% |
||||||||||||
|
頻 率 |
50Hz ± 0.5% |
||||||||||||
|
轉換時間 |
停電或復電零中斷,UPS轉旁路,旁路轉UPS供電<1ms |
||||||||||||
|
波 形 |
正弦波 |
||||||||||||
|
波形失真度 |
<2%(線形負載) |
||||||||||||
|
波峰比 |
3:1 |
||||||||||||
|
一 |
電池直流電壓 |
192Vdc(單組16節) |
384Vdc(單組32節) |
||||||||||
|
電池備用時間 |
10或15分鐘,可根據需要調整 |
||||||||||||
|
滿負載功率(%) |
90% |
92% |
93% |
||||||||||
|
過 載 |
150% 1分鐘 125% 10分鐘 110% 30分鐘 |
||||||||||||
|
外觀參數 |
|||||||||||||
|
重量( Kg ) |
300 |
360 |
360 |
420 |
520 |
680 |
760 |
850 |
1050 |
1200 |
1450 |
1650 |
|
|
寬度( mm ) |
530 |
650 |
650 |
850 |
1300 |
||||||||
|
深度( mm ) |
700 |
700 |
800 |
800 |
800 |
||||||||
|
高度( mm ) |
1150 |
1540 |
1690 |
1690 |
1900 |
||||||||
|
環境參數 |
|||||||||||||
|
環境溫度( ℃ ) |
-5℃ - 40℃(無凝露) |
||||||||||||
|
噪音(DBA) |
<55(距離1米) |
<60(距離1米) |
<65(距離1米) |
<70(距離1米) |
|||||||||
|
其它參數 |
|||||||||||||
|
安全標準 |
IEC 146-4,IEC 810-1 / 3 / 4,IEC 1000-4-2 / 3 / 4 |
||||||||||||
|
維修旁路 |
具備自動旁路 / 手動旁路開關,采用先投入后切離,完全零中斷保護 |
||||||||||||
|
警告系統 |
聲響燈光警示(可加裝UPS狀態中文語音警告系統) |
||||||||||||
|
通訊服務 |
可加裝24小時緊急自動通報系統,即時處理及排除UPS異常狀態 |
||||||||||||
|
通訊接口 |
RS - 232 訊號轉 RS-485通訊接口支持 Windows 95 / 98 / me / XP , Novell 或 linux |
||||||||||||
工作原理：

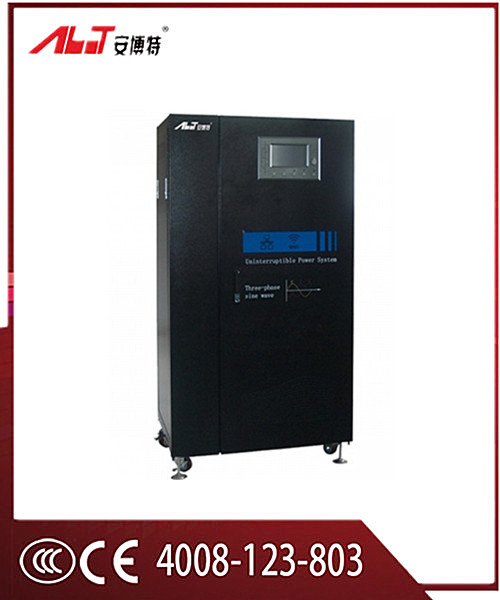

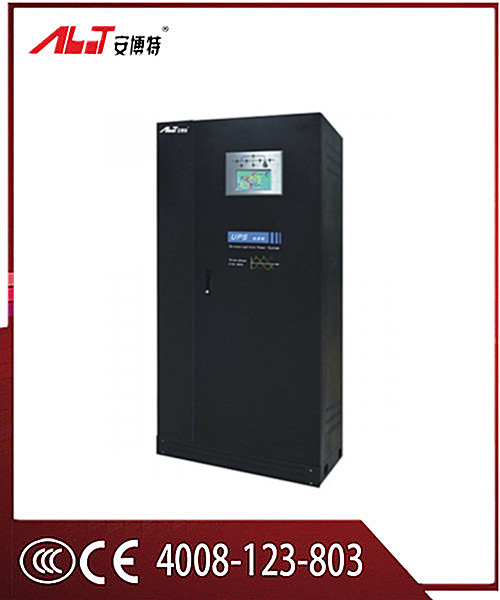

IP33三進三出系列概述 UPS為三進三出型(三相輸入，三相輸出)工頻在線式不間斷電源系統，共有十二種規格，輸出功率分別為：10KVA、15KVA、20KVA、30KVA、40KVA、 50KVA、 60KVA、80KVA、100KVA、120KVA、150KVA、200KVA。支持多臺機器串聯運行 .
(1) IGBT 20KHz SPWM調變，每周波超過340個控制點所創的電源品質技術。
(2) 特殊短路保護設計，采用特殊電路，當負載不慎發生短路時本機立即停止供電，并持續發出警告聲，但短路解除后自動恢復INVERTER供電，而不是轉旁路系統，以防止電線走火。
(3) 并聯均流系統，可多機并聯復制，以提高UPS之可靠度及UPS故障排除能力。
(4) 電池具有不離線測試設計，可在UPS不離線及不切斷輸入電源系統下，手動或自動測試電源優劣，不影響設備運轉，提高電池之可靠度。
(5) SRAM UPS異常序列歷史記憶，具有500筆以上電源異常記憶，外接電腦可存儲千筆電源訊息，協助工程人員作維護診斷，可搭配電郵將異常記錄送出。
(6) 100%不平衡保護設計，TC系列采用先進的數字定址式設計，其輸出電壓與相位，完全不受三相不平衡負載影響，在負載任何一相缺相下，系統可繼續運轉，輸出電壓穩定在±1%。
(7) 智能充電與管理，可提供均充與浮充兩種充電模式，并24小時設定均充時間，采用交替式恒壓與恒流智能管理系統，保護電池延長電池使用壽命。
(8) 數字化CPU控制，采用多模組微處理器，直接驅動系統，以簡化復雜的模擬線路，并精確計算出UPS負載百分比、電壓、電流使用狀況及異常告警以提高其信賴度。
(9) 機內設置干接點訊號，遠方監控盤訊號，RS-232訊號轉RS-485或RS-442。
(10) 通訊接口，連接電腦及透過網絡(INTERNET)實現遠程監控及故障排除
